Data Pin Out Flyback JF 0501 - 3210 TV Digitec (Ninja)

Data Pin Out Flyback JF 0501 - 3210 TV Digitec (Ninja) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV Digitec (Ninja)

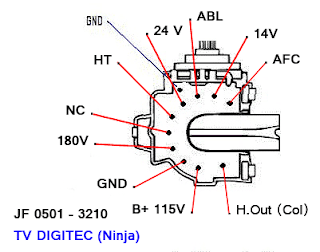

Berikut di bawah ini data pin out Flyback (FBT) JF 0501 - 3210
pin out : COL _ B+115V _ GND _ 180V _ NC _ HT _ 24V _ ABL _ 14V _ AFC

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 180V
(Video +180V > +200V)
5. NC
(Non Connector Tidak terhubung)
6. HT
(Heater)
7. 24V
(Tegangan out 24V untuk power vertikal)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. 14V
(Tegangan out 4V)
10. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)

Sebagian componen utama pada TV Digitec (Ninja)


Program
IC program : ST 6382B3/MIH

Memori (Eeprom)
jadi satu sama IC program.

Sound
IC power sound : TDA 2003

Vertikal
IC vertikal : TDA 8174 AW

Horizontal
Flyback (FBT) : JF 0501 - 3210
Tr. Hor : E 1803 DHI

Regulator
FS 7UM

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
