Data Pin Out Flyback G4GAM3F21 TV Panasonic (Quintrix F Series)


TV Panasonic (Quintrix F Series)

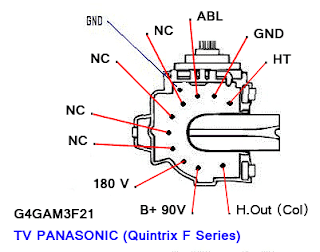

Berikut di bawah ini data pin out Flyback (FBT) G4GAM3F21
pin out : COL _ B+ 90V _ 180V _ NC _ NC _ NC _ NC _ ABL _ GND _ HT

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+90V
(Tegangan dari Regulator)
3. 180V
(Video +180V/+200V)
4. NC
(Non conector / Tidak terhubung)
5. NC
(Non conector / Tidak terhubung)
6. NC
(Non conector / Tidak terhubung)
7. NC
(Non conector / Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. GND
(Ground)
10. HT
(Heater)

Sebagian componen utama pada TV Panasonic (Quintrix F Series)


Program
IC program : TDA 9381 PS/N2/2I1338

Memori (Eeprom)
IC memori : C08 (micro) / 24C08

Sound & Audio
IC power sound : TDA 2616
IC audio stereo : Micro tipis.

Vertikal
IC vertikal : AN 5539 (24V)

Horizontal
Flyback (FBT) : G4GAM3F21
Tr. Hor : D 2499

Regulator
STR W6654
SE 090

RGB Matrix
IC power RGB : TDA 6107 JF
