Data Pin Out Flyback 6174 V - 6006 W BSC 25 - N 0352 TV LG (Flatron/Dll)
TV LG (Flatron/Dll)

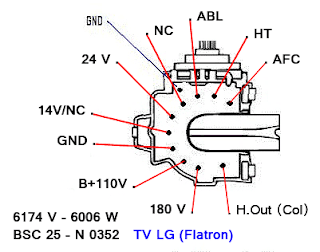

Berikut di bawah ini data pin out Flyback (FBT) 6174 V - 6006 W / BSC 25 - N 0352
pin out : COL _ 180V _ B+110V _ GND _ 14V/NC _ 24V _ NC _ ABL _ HT _ AFC
Susunan dan keterangan data Pin :
1. Col
(H.Out / Colector Transistor Horizontal)
2. 180V
(Video +180V/+200V)
3. B+110V
(Tegangan dari Regulator)
4. GND
(Ground)
5. 14V/NC
(Tegangan out 14V / Non conector - Tidak terhubung)
6. 24V
(Tegangan out 24V untuk power vertikal)
7. NC
(Non conector - Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. HT
(Heater)
10. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
Sebagian componen utama pada TV LG (Flatron/Dll)
Program
IC program : LG 631 9R
Memori (Eeprom)
IC memori : 24C16
Sound & Audio
IC power sound : LA 42102
IC audio stereo : LV 1116 N
Vertikal
IC vertikal : TDA 78040 / AN 5522
Horizontal
Flyback (FBT) : 6174 V - 6006 W / BSC 25 - N 0352
Tr. Hor : TT 2140 (fisik kecil)
Regulator
STR W 6753
