Data Pin Out Flyback BSC25-05N2158A / BSC25-T1010A TV KONKA P 21TS33


TV KONKA Model P 21TS33

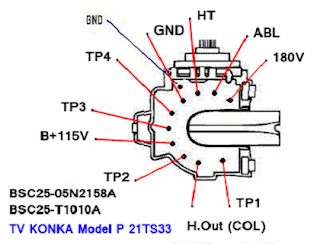

Berikut di bawah ini data pin out Flyback (FBT) BSC25-05N2158A / BSC25-T1010A / BSC24-01N4014K
pin out : TP1 _ COL _ TP2 _ B+115V _ TP3 _ TP4 _ GND _ HT _ ABL _ 180V

Susunan dan keterangan data Pin :

1. TP1
(Untuk pilihan H-Size ke 1 - terhubung ke yoke / defleksi hor.)
2. Col
(H.Out / Colector Transistor Horizontal)
3. TP2
(Untuk pilihan H-Size ke 2 - terhubung ke yoke / defleksi hor.)
4. B+115V
(Tegangan dari Regulator)
5. TP3
(Untuk pilihan H-Size ke 3 - terhubung ke yoke / defleksi hor.)
6. TP4
(Untuk pilihan H-Size ke 4 - terhubung ke yoke / defleksi hor.)
7. GND
(Ground)
8. HT
(Heater)
9. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
10. 180V
(Video +180V / +200V)

Sebagian componen utama pada TV KONKA Model P 21TS33


IC Program :
TOSHIBA-HAY-22
8873CSCNG6PR6

IC Memori :
24C08

IC Vertikal :
D78040 / TDA78040

IC Sound :
UTC2003 / TDA2003

IC Multy :
CS4053

Horizontal :
Flyback : BSC25-05N2158A / BSC25-T1010A / BSC24-01N4014K
Tr. Final hor : D1555
Tr. Driv hor : C2383

Regulator :
Tr. Final reg : D5038
Tr. Driv reg : C3807
Adjust : Tr. A1020, Tr. C1815, Coupler 817

RGB :
Tr. Final RGB X3 : C2482
