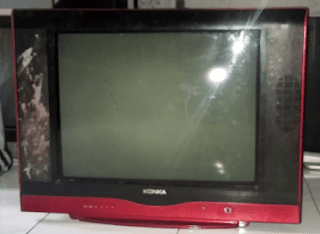

Service Mode TV KONKA Model P 21TS33

Cara masuk service mode TV KONKA Model P 21TS33 :

  • Tv posisi on.
  • Hubungkan/Tekan lubang kecil pada remote bawaan mesin baru (Remote mesin TV China). contoh merk WCOM / WSONIC / dll.
  • Jika berhasil dalam menghubungkan/menekan pada lubang remote mesin baru, maka akan muncul OSD/tampilan di layar TV.
    - Hubungkan/Tekan ke-1 akan masuk Factory
    - Hubungkan/Tekan ke-2 akan masuk service mode bagian pertama.
    - Hubungkan/Tekan ke-3 akan masuk service mode bagian kedua.
  • Selanjutnya kita tinggal setting apa yang mau kita benahi pada Factory & service mode itu sendiri.
    - Untuk merubah nilai setingan gunakan V- V+.
    - Untuk geser / selanjutnya P- P+.
    - Untuk masuk ke menu berikutnya tekan recall (lambang bolak balik).
  • Untuk terakhir setelah setingan selesai, hubungkan/tekan kembali lubang kecil pada remote bawaan mesin baru tadi. Setelah selesai matikan TV pakai remote dan silahkan nyalakan lagi untuk melihat hasil akhirnya.

Berikut data menu service mode pada TV KONKA Model P 21TS33 :

Service mode 1

BW BALANCE
RC : 104
GC : 121
BC : 144
GD : 62
BD : 78
U.BLACK : 8
V.BLACK : 8
S.RY : 8
S.BY : 8

Service mode 2

F1
H.Phase : 17
V.Pos : 6
V.Lin : 27
V.Size : 39
V.SC : 4
HBOW : 5
HPARA : 4
H.SBLK RIGHT : 0
H.SBLK LEFT : 0

F2
SUB.CONT : 12
SUB.BRIGHT : 12
SUB.COLOR : 20
S.SUB.COLOR : 64
RF AGC : 30
BACKGROUND : 1
BACK COLOR : 0
POW.CONT : 0
LOCK : 1

F3
MENU BACK : 1
MENU ICON : 1
OPEN CURT. : 1
CLOSE CURT. : 1
CALENDAR : 1
P.ON LOGO : 0
NO SG. LOGO : 0
LOGO BACK : 0
OSD CONT : 2

F4
TV : 1
AV2 : 1
YUV : 0
FM : 0
BG : 1
I : 1
DK : 1
M : 1
FM BAND : 0

F5
LEFT : 15
RIGHT : 210
TOP : 15
BOTTOM : 200
CURT.WAIT TIME : 10
CURT.CENT : 160
CURT.STEP : 3
OSD H.POSI. : 57
OSD V.POSI. : 17
ZOOM : 0

F6
POS.TIMER : 30
CH DARK : 1
CH SHADE : 0
DSP POSITION : 0
INDON. : 1
T.VIET : 0
CHINESE : 0
ENGLISH : 0
ANALOG ADJ : 1

F7
UP BOX BACKGROUND : 15
UP BOX : 15
UP ICON BACKGROUND : 1
UP ICON MOVE : 4
DOWN BOX BACKGROUND : 15
DOWN BOX MOVE : 11
DOWN TEXT BACKGROUND : 2
DOWN TEXT MOVE : 4
