Data Pin Out Flyback BSC 24 - 2688 S TV SHARP (Alexander)
TV SHARP (Alexander)

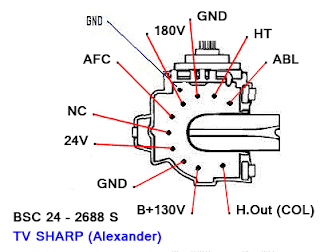

Berikut di bawah ini data pin out Flyback (FBT) BSC 24 - 2688 S
pin out : COL _ B+130V _ GND _ 24V _ NC _ AFC _ 180V _ GND _ HT _ ABL
Persamaan : BSC 24 - 2688 S , BSC26 - 2630 S , JF 0501 - 32601 , JF 0501 - 32636,
BS2 25 - 0232 K (Flat Slim) , JF 0501 - 32636 (Flat Slim)
Susunan dan keterangan data Pin :
1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. NC
(Non conector - tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
Sebagian componen utama pada TV SHARP (Alexander)
Program (Single)
IC program : Micro (fisik kecil tipis)
Memori (Eeprom)
IC memori : 24C08
Vertikal
IC power vertikal : LA 78040
persamaan : AN 5522 , STV 9302 A
Sound
IC power sound : AN 17820 B
Horizontal
Flyback (FBT) : BSC 24 - 2688 S
Tr. Hor : TT 2140 (fisik kecil)
Regulator
STR W 5453
(non coupler)
