Data Pin Out Flyback FA 061 WJ-SA TV SHARP (New Qvision Personal)

Data Pin Out Flyback FA 061 WJ-SA TV SHARP (New Qvision Personal) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP (New Qvision Personal)


Berikut di bawah ini data pin out Flyback (FBT) FA 061 WJ-SA
pin out : COL _ B+130V _ GND _ NC _ 24V _ AFC _ 180V _ GND _ HT _ ABL

Persamaan : FA 061 WJ-SA , FA 122 WJ-B , BSC 26 - 2630 S, BSC 26 - 2631 S

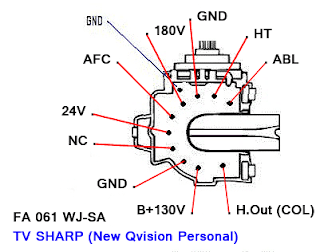

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. NC / 12V
(Non conector / Tegangan out 12V)
5. 24V
(Tegangan out 24V untuk power vertikal)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP (New Qvision Personal)


Program (Single)
IC program : TDA 9381 PS/N2/111146

Memori (Eeprom)
IC memori : 24C04

Vertikal
IC power vertikal : STV 9302 A
persamaan : AN 5522 , LA 78040

Sound
IC power sound : AN 17823 A

Horizontal
Flyback (FBT) : FA 061 WJ-SA
Tr. Hor : D 2586

Regulator
STR G 5653

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
