Data Pin Out Flyback ZTFP12507A TV Panasonic TC - 21FG20JU

Data Pin Out Flyback ZTFP12507A TV Panasonic TC - 21FG20JU lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV Panasonic TC - 21FG20JU

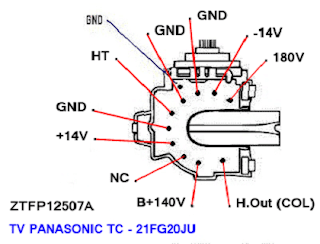

Berikut di bawah ini data pin out Flyback (FBT) ZTFP 12507 A
pin out : COL _ B+140V _ NC _ +14V _ GND _ HT _ GND _ GND _ -14V _ 180V

Persamaan :
ZTFP12507A, ZTFN82014B, BSC27-0101KREV-02

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+140V
(Tegangan dari Regulator)
3. NC
(Non conector / Tidak terhubung)
4. +14V
(+14V untuk power vertikal simetris)
5. GND
(Ground)
6. HT
(Heater)
7. GND
(Ground)
8. GND
(Ground)
9. -14V
(-14V untuk power vertikal simetris)
10. 180V
(Video +180V/+200V)

Berikut sebagian component utama pada TV Panasonic TC - 21FG20JU

Program
IC program :
VTC 49X3F PZ F11000

Memori
IC memori micro :
L16 (24C16)

Vertikal
IC power vertikal :
AN15525

Sound
IC power sound :
LA42072N

Horizontal
Flyback : ZTFP12507A
Tr. Final Hor : C6073
Tr. Driv Hor : C4212

Regulator
Final : STR W6754
SE 140V
Coupler PC123

RGB Matrick
Tr. Final RGB x3 : C3619
Tr. bs x3 : A1091

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
