Data Pin Out Flyback TLF 4N051 TLF 4N052 TLF 46508 TV Panasonic (New Gold)

Data Pin Out Flyback TLF 4N051 TLF 4N052 TLF 46508 TV Panasonic (New Gold) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.
Data Pin Out Flyback TLF 4N051 TLF 4N052 TLF 46508 TV Panasonic (New Gold)

TV Panasonic (New Gold)


Tentu saja teman-teman service electronic sudah banyak yang tau tentang Flyback (FBT) ini. pada FBT TLF 4N051, TLF 4N052, TLF 46508 secara fungsional sama. yang membedakan hanya panjang / pendek kabel Kop, Focus dan Screen saja.
Berikut di bawah ini data pin out FBT tersebut, barangkali masih ada teman yang belum tau.

Flyback (FBT)
TLF 4N051
TLF 4N052
TLF 46508

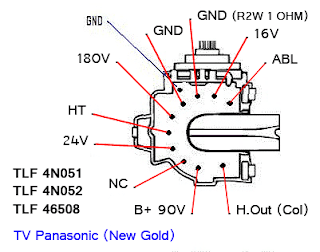

Pin out : COL _ B+ 90V _ NC _ 24V _ HT _ 180V _ GND _ GND (R2W 1 OHM) _ 16V _ ABL


Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+90V
(Tegangan dari Regulator)
3. NC
(Non conector / Tidak terhubung)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. HT
(Heater)
6. 180V
(Video +180V/+200V)
7. GND
(Ground)
8. GND (R2W 1 OHM)
(Terhubung ke ground pakai resistor 2 watt 1 ohm)
9. 16V
(Tegangan out 16V)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV Panasonic (New Gold)


Program
IC Program : MN 152811 TZX

Chroma
IC Chroma (Jungle) : AN 5192 K-B

Memori (eeprom)
IC Memori : 24C01

Regulator
Tr Final : C 5253
SE 090
SKF D312 S

Vertikal
IC power vertikal : LA 7837 (+24V)

Horizontal
Flyback (FBT) : TLF 4N051, TLF 4N052, TLF 46508
Tr. Hor : D 2499

Multy
IC Multy : TDA 4665

Band
IC Band : AN 5071

Sound
IC power sound : AN 5270

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
