Data Pin Out Flyback FSA 38026 S TV SAMSUNG (Hitron Zoom Vision)

Data Pin Out Flyback FSA 38026 S TV SAMSUNG (Hitron Zoom Vision) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.
Data Pin Out Flyback FSA 38026 S TV SAMSUNG (Hitron Zoom Vision)

TV SAMSUNG (Hitron Zoom Vision)

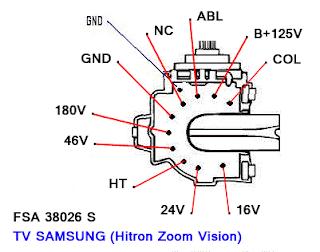

Berikut di bawah ini data pin out Flyback (FBT) FSA 38026 S
pin out : 16V _ 24V _ HT _ 46V _ 180V _ GND _ NC _ ABL _ B+125V _ COL

Susunan dan keterangan data Pin :

1. 16V
(Tegangan out 16V)
2. 24V
(Tegangan out 24V untuk power vertikal)
3. HT
(Heater)
4. 46V
(Tegangan out 46V)
5. 180V
(Video +180V/+200V)
6. GND
(Ground)
7. NC
(Non Connector Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. B+125V
(Tegangan dari Regulator)
10. Col
(H.Out / Colector Transistor Horizontal)

Sebagian componen utama pada TV SAMSUNG (Hitron Zoom Vision)


Program
IC program : ZOLO63818 SZM - 173EV

Chroma
IC chroma : TDA 8841

Memori (Eeprom)
IC memori : 24C04

Sound
IC power sound : TDA 7057 A

Vertikal
IC vertikal : TDA 8356 (46V & 16V)

Horizontal
Flyback (FBT) : FSA 38026 S
Tr. Hor : C 5386

Regulator
3SD680R
IC suply : TDA 8133

RGB
IC power RGB : TDA 6107
