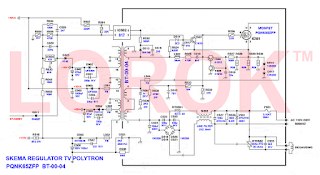

Skema Regulator TV Polytron PQNK65ZFP BT-00-04

Skema regulator ini saya sadur dari TV Polytron MX-Minimax Hyperband. Namun regulator ini tidak hanya untuk TV Polytron seri atau type tersebut, melainkan di pakai pada TV Polytron dengan lain type juga. Yang penting secara fungsional sama ya bisa saja untuk versi type lainya. Tidak perlu pakai banyak bicara/tulisan yang justru bikin pusing silahkan download skemanya di bawah ini :

Download via google drive

atau

Untuk mengetahui daftar komponen serta keteranganya lihat berikut di bawah.

Daftar component dan keterangan :

IC :
IC501 : PQNK65ZFP (Mosfet)
IC502 : 817 (Coupler)
IC504 : 431 (IC kaki 3 mirip transistor)

TRANSISTOR :
T507, T509 : C1815 (Transistor NPN)
T508 : A1015 (Transistor PNP)

DIODE :
D502,D503 : UF5404
D504 : HNR104
D505 : STTH3L06
D511 : IN4007
D513 : IN4148 (Diode kaca)
D514 : 3C2 (Diode zener 3,2V)
D515 : 7B1 (Diode zener 7,1V)
D516, D517 : IN5399
D518, D519, D520, D521 : IN5399 (Diode pengubah arus utama dari listrik)
D523 : IN4148 (Diode kaca)

CAPASITOR :
C502 : 470uf 16V (Elco)
C503 : 1000uf 16V (Elco)
C504,C531,C532 : 330p IKV (Milar)
C505 : 47uf 63V (Elco)
C507 : 331 1KV (Milar)
C508 : 100uf 160V (Elco)
C516 : 222 (Milar)
C517 : 273 (Milar)
C518 : 822 (Milar)
C519 : 333 (Milar)
C520 : 102 2KV (Milar)
C521 : 2n2 250VAC (Milar)
C522 : 150uf 400V (Elco)
C523, C525 : 331 1KV (Milar)
C527 : 100n 250V (Milar)
C528 : 220p (Milar)
C529 : 272 (Milar)
C533 : 332 1KV (Milar)

RESISTOR :
R501 : 22 kilo
R503,R542,R544 : 100 kilo
R504 : 4,7 kilo
R505 : 470 kilo
R507 : 220 ohm
R518 : 3,3 ohm 2W
R522 : 560 ohm
R524 : 820 ohm
R525 : 470 ohm
R526 : 33 ohm
R527 : 100 ohm
R528,R529,R530 : 0,56 ohm
R532 : 47 kilo
R533 : 18 kilo
R535 : 470 kilo 2W
R536 : 2,2 ohm 2W
R538 : 8,2 mega
R539 : 3,3 mega 0.5W
R635 : 6,8 kilo

LAIN LAIN :
Transformator : BT-00-04
L503 : hambatan 39
L501,L502,L504,L505 : Lilitan Ferit
RTH501 : Hambatan 22
RTH502 : Hambatan 20 Degausing DUAL-PTC
M502 : 2X2 0.9mH (Line Filter)
F501 : 3.15A / 250V (Fuse)
V501 : SVC2710 / 300V
DEGAUSING : terhubung ke degausing coil.
AC 110-240V 50/60HZ : terhubung ke listrik.
STANDBY : masuk / lanjut pada komponent berikutnya berfungsi untuk standby (adjust) regulator yang terperintah dari IC program dengan segenap komponent transistor, resistor, diode, capasitor, dll yang skemanya sengaja tidak saya gambar.

Sekian !!!
