Data Pin Out Flyback BSC 25-0232K TV SHARP SLIM Piccolo 21ES253E2

Data Pin Out Flyback BSC 25-0232K TV SHARP SLIM Piccolo 21ES253E2 lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP SLIM Piccolo 21ES253E2

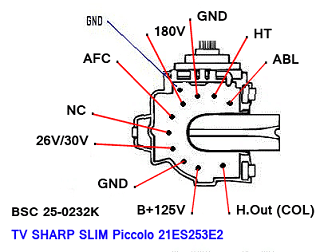

Berikut di bawah ini data pin out Flyback (FBT) BSC 25-0232K
pin out : COL _ B+125V _ GND _ 26V/30V _ NC _ AFC _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+125V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 26V/30V
(Tegangan out 26V/30V untuk power vertikal)
5. NC
(Non Conector / Tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP SLIM Piccolo 21ES253E2


Program
IC program : Micro fisik tipis

Memori (Eeprom)
IC memori micro : 24C08 (fifik tipis)

Sound
IC power sound : TDA7297L

Vertikal
IC vertikal : LA78040B

Horizontal
Flyback (FBT) : BSC 25-0232K
Tr. Final Hor : MD 1802FX
Tr. Driv. Hor : C2235

Regulator
STR : W6553A

RGB
Tr. Final RGB X3 : BF422 / K410

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
