Data Pin Out Flyback FA061WJ-SA TV Sharp 51V200

Data Pin Out Flyback FA061WJ-SA TV Sharp 51V200 lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP 51V200


Berikut di bawah ini data pin out Flyback (FBT) FA061WJ-SA
pin out : COL _ B+130V _ GND _ 24V _ 12V _ AFC _ 180V _ GND _ HT _ ABL

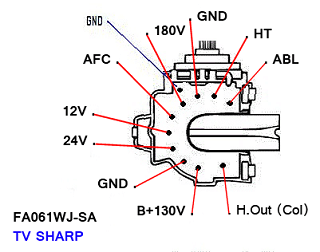

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. 12V
(Tegangan out 12V)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Berikut sebagian component utama pada TV SHARP 51V200


Pada TV Sharp type/model 51V200 ini seperti sudah Built Up, karena Motherboard beda dari pada umumnya TV Sharp yang type/model lain. yaitu Motherboard warna hijau, sirkuitnya atas-bawah-tengah seperti motherboard computer.

Program Chroma
IC program chroma : micro

Memori (Eeprom)
IC memori : 24C08

Vertikal
IC power vertikal : STV 9302A

Sound
IC power sound : AN17810A

Horizontal
Flyback : FA061WJ-SA
Tr. Hor : D2586

Regulator
Fet : FS7KM
IC : TEA 1507P
