Data Pin Out Flyback BSC26-2670S TV SANYO

Data Pin Out Flyback BSC26-2670S TV SANYO lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SANYO


Berikut di bawah ini data pin out Flyback (FBT) BSC 26-2670S
pin out : COL _ B+140V _ NC _ 185V _ AFC _ NC _ ABL _ Low B _ HT _ GND

Persamaan untuk Flyback (FBT) BSC 26-2670S = BSC 26–2629S, 1LB4L40B08000, L40B08000

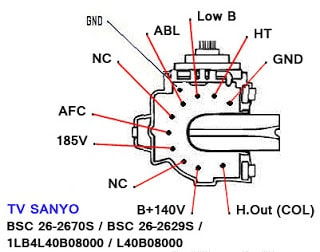

Susunan dan keteragan data Pin :

1. CoL
(H.Out / Colector Transistor Horizontal)
2. B+140V
(Tegangan dari Regulator)
3. N
(Non Connector / Tidak terhubung)
4. 185V
(Video +180V > +200V)
5. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
6. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
7. NC
(Non Connector / Tidak terhubung)
8. Low B
(Pendeteksi x-ray)
9. HT
(Heater)
10. GND
(Ground)

Low B pada Flyback (FBT) TV Sanyo di gunakan sebagai pendeteksi x-ray seperti pada LG kalau tidak salah besarnya arus kisaran antara 12V-24V. Jika butuh pin Low B ini ketika menggunakan FBT lain bisa lilit saja pada batang ferrit FBT kurang lebih 6 lilitan. Jika anda susah mendapatkannya, bisa mengganti dengan 1LB4L40B80000' juga dengan nomer 1LB4L40B808000 / BSC26-2670S namun lebar raster agak kurang lebar, temperatur TR Hor agah naik. Pengalaman teknisi lain menggantinya dengan FBT punya LG yakni 6174-5003, Anda perlu menyesuaikan kaki-kakinya menggunakan kabel saja. untuk jalur AFC di ambil dari Heater, jika gambar kurang lebar, tambahkan capasior resonan dengan nilai 4,7nf/1600V pada TR Hor.
