Data Pin Out Flyback BSC 25 - 0224B TV SHARP SLIM

Data Pin Out Flyback BSC 25 - 0224B TV SHARP SLIM lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP SLIM

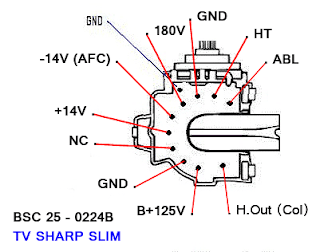

Berikut di bawah ini data pin out Flyback (FBT) BSC 25 - 0224B
pin out : COL _ B+125V _ GND _ NC _ +14V _ -14V(AFC) _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+125V
(Tegangan dari Regulator)
3. GND
(Ground)
4. NC
(Non Connector - Tidak terhubung)
5. +14V
(Tegangan out +14V untuk power Vertikal simetris)
6. -14V (AFC)
(Tegangan out -14V untuk power Vertikal simetris)
7. 180V
(Video +180V > +200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP SLIM


Program (Single)
IC program micro : fisik tipis

Memori (Eeprom)
IC memori micro : 24C16

Vertikal
IC power vertikal : LA 78041 (Simetris -14V,GND,+14V)

SoundHorizontal
Flyback (FBT) : BSC 25 - 0224B
Tr. Hor : C 6090 (fisik kecil)
Final H-size : K 216

RGB Matric
IC power RGB : TDA 6107

Regulator
STR W 6553
SE 125
Suply : 050RDA
