Data Pin Out Flyback FFA 97018 L TV POLYTRON (29 inc AV3)
TV POLYTRON (29 inc AV3)

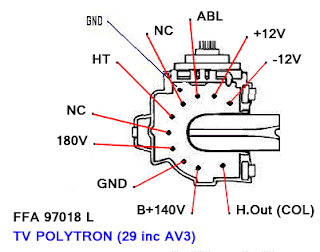

Berikut di bawah ini data pin out Flyback (FBT) FFA 97018 L
pin out : COL _ B+140V _ GND _ 180V _ NC _ HT _ NC _ ABL _ +12V _ -12V
Susunan dan keterangan data Pin :
1. Col
(H.Out / Colector Transistor Horizontal)
2. B+140V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 180V
(Video +180V > +200V)
5. NC
(Non Connector - Tidak terhubung)
6. HT
(Heater)
7. NC
(Non Connector - Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. +12V
(Tegangan out +12V untuk power Vertikal simetris)
10. -12V
(Tegangan out -12V untuk power Vertikal simetris)
Sebagian componen utama pada TV POLYTRON (29 inc AV3)
Program
IC program : M 37221EASP
Chroma
IC chroma : TDA 8843
Memori (Eeprom)
IC memori : 24C04
Sound
IC power sound control : TDA 2030 (x2)
IC power sound subwoofer : TDA 2050 (x2)
Horizontal
Flyback (FBT) : FFA 97018 L
Tr. Hor : ST 2001 H1
Regulator
FS 10 SM
RGB
IC power RGB : TDA 6107
