Data Pin Out Flyback F0194 PEN 1-SA TV SHARP (Wonder / Universe)

TV SHARP (Wonder / Universe)

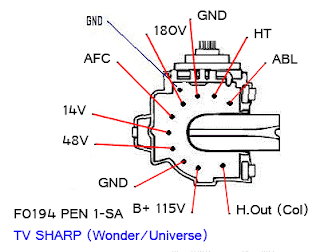

Berikut di bawah ini data pin out Flyback (FBT) F0194 PEN 1-SA
pin out : COL _ B+115V _ GND _ 48V _ 14V _ AFC _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 48V
(Tegangan out 48V untuk power vertikal)
5. 14V
(Tegangan out 14V)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP (Wonder Stereo)


Program (Single jungle)
IC program : TDA 9381 PS/N2/211151 , TDA 9351 PS/N2/3/0540

Memori (Eeprom)
IC memori : 24C08

Multy
IC multy : M 52797 SP

Sound & Audio
IC audio stereo : AN 5891 K
IC power sound : AN 5276

Vertikal
IC vertikal : TDA 8357 J (48 Volt)

Horizontal
Flyback (FBT) : F0194 PEN 1-SA
Tr. Hor : D 2586

Regulator
STR : F 6654
SE 115

Sebagian componen utama pada TV SHARP (Universe Mono)


Program (Single jungle)
IC program : TDA 9381 PS/N2/1/0542 , TDA 9381 PS/N1/150312

Memori (Eeprom)
IC memori : 24C04

Multy
IC multy : LA 7016

Sound
IC power sound : TDA 7056 A

Vertikal
IC vertikal : TDA 8357 J (48 Volt)

Horizontal
Flyback (FBT) : F0194 PEN 1-SA
Tr. Hor : D 2586

Regulator
STR : F 6654
SE 115
