Data Pin Out Flyback F0147 PE-M TV SHARP QVISION (20S20B), TV SINGER (TVR-9600)

Data Pin Out Flyback F0147 PE-M TV SHARP QVISION (20S20B), TV SINGER (TVR-9600) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP QVISION (20S20B), TV SINGER (TVR-9600)

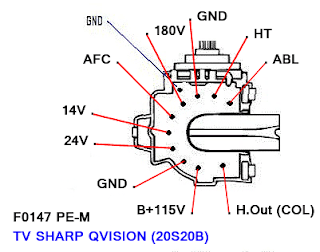

Berikut di bawah ini data pin out Flyback (FBT) F0147 PE-M
pin out : COL _ B+115V _ GND _ 24V _ 14V _ AFC _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. 14V
(Tegangan out 14V)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP QVISION (20S20B), TV SINGER (TVR-9600)


Program
IC program : IX 3031 CE / IX 2938 CEN2

Memori (Eeprom)
IC memori : 24C04

Vertikal
IC power vertikal : LA 7830

Sound
IC power sound : TDA 7056 A

Horizontal
Flyback (FBT) : F0147 PE-M
Tr. Hor : D 2586

Regulator
D 1884
IC driver reg : TEA 2261

Multy
IC multy : TA 7348 P

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
