Data Pin TLF4N052 TV Panasonic Quintrix Series TC-2088MF

Data Pin Out Flyback TLF4N052 TV Panasonic Quintrix Series TC-2088MF lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.
Data Pin TLF4N052 TV Panasonic Quintrix Series TC-2088MF

TV Panasonic Quintrix Series (TC-2088MF)


Tentu saja teman teman service electronic sudah banyak yang tau tentang Flyback (FBT) ini. pada FBT TLF 4N051, TLF 4N052, TLF 46508 secara fungsional sama. yang membedakan hanya panjang / pendek kabel Kop, Focus dan Screen saja. Berikut di bawah ini data pin out FBT tersebut, barangkali masih ada teman yang belum tau.

Flyback (FBT)
TLF 4N051
TLF 4N052
TLF 46508

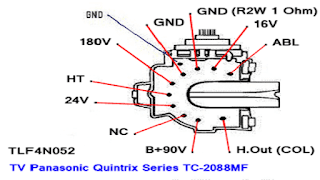

Pin out : COL _ B+ 90V _ NC _ 24V _ HT _ 180V _ GND _ GND (R2W 1 OHM) _ 16V _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+90V
(Tegangan dari Regulator)
3. NC
(Non conector / Tidak terhubung)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. HT
(Heater)
6. 180V
(Video +180V/+200V)
7. GND
(Ground)
8. GND (R2W 1 OHM)
(Terhubung ke ground pakai resistor 2 watt 1 ohm)
9. 16V
(Tegangan out 16V)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV Panasonic Quintrix Series (TC-2088MF)


Program
IC Program : MN1873284TG

Chroma
IC Chroma (Jungle) : M52770ASP

Memori (eeprom)
IC Memori : 24C04

Regulator
Final Fet : K2645 (K2761)
SE 090
Coupler PC123

Vertikal
IC power vertikal : LA7841 (+24V)

Horizontal
Flyback : TLF 4N052
Tr. Final Hor : D2499
Tr. Drive Hor : D1275B

RGB Matrick
Tr x3 : C2258

Sound
IC power sound : LA4289N

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
