Data Pin Out Flyback FCM - 14B014N TV Polytron (PN 14323KFA6)

Data Pin Out Flyback FCM - 14B014N TV Polytron (PN 14323KFA6) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV Polytron (PN 14323KFA6)

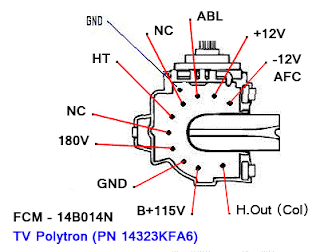

Berikut di bawah ini data pin out Flyback (FBT) FCM - 14B014N
pin out : COL _ B+115V _ GND _ 180V _ NC _ HT _ NC _ ABL _ +12V _ -12V/AFC

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 180V
(Video +180V > +200V)
5. NC
(Non Connector Tidak terhubung)
6. HT
(Heater)
7. NC
(Non Connector Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. +12V
(Tegangan out +12V untuk power Vertikal simetris)
10. -12V / AFC
(Tegangan out -12V untuk power Vertikal simetris)
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)

Sebagian componen utama pada TV Polytron (PN 14323KFA6)


Program
IC program : M 37221M 4 - 123 SP

Chroma
IC chroma : TDA 8841

Memori (Eeprom)
IC memori : 24C04

Sound
IC power sound : TDA/UTC 2003

Vertikal
IC vertikal : LA 7830

Horizontal
Flyback (FBT) : FCM - 14B014N
Tr. Hor : D 1877

Regulator
FS 7UM

RGB
IC power RGB : TDA 6107

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
