Data Pin Out Flyback FA071WJ-A TV SHARP Piccolo 21ESF251EA

Data Pin Out Flyback FA071WJ-A TV SHARP Piccolo 21ESF251EA lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP Piccolo 21ESF251EA

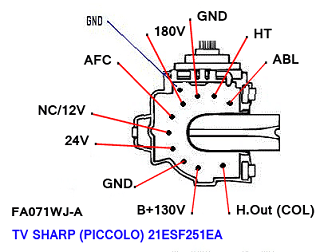

Berikut di bawah ini data pin out Flyback (FBT) FA071WJ-A / JF0501-32601
pin out : COL _ B+130V _ GND _ 24V _ NC/12V _ AFC _ 180V _ GND _ HT _ ABL

Untuk cara masuk service modenya bisa kunjungi :
Service Mode TV SHARP Piccolo 21ESF251EA

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. NC
(Non conector - tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP Piccolo 21ESF251EA


Program
IC program micro : IXD062WJZZQ (fisik tipis)

Memori (Eeprom)
IC memori micro : 24C08 (fisik tipis)

Vertikal
IC power vertikal : LA 78040

Sound
IC power sound : TDA7297SA

Horizontal
Flyback : FA071WJ-A / JF0501-32601
Tr. Final Hor : MD1203DFP (fisik kecil)
Tr. Driv. Hor : C2235

Regulator
STR W5453
non coupler

RGB
Tr. final RGB : BF422/K321 kali 3
