Data Pin Out Flyback JF 0501 - 32601 TV SHARP (PICCOLO)

Data Pin Out Flyback JF 0501 - 32601 TV SHARP (PICCOLO) lengkap dengan susunan dan keterangan data pin outnya.... Artikel selengkapnya silahkan menuju ke bawah.

TV SHARP (PICCOLO)


Berikut di bawah ini data pin out Flyback (FBT) JF 0501 - 32601
pin out : COL _ B+130V _ GND _ 24V _ NC _ AFC _ 180V _ GND _ HT _ ABL

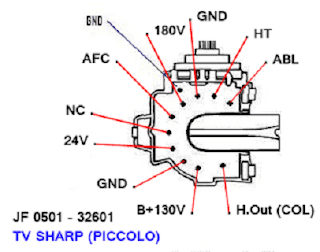

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. NC
(Non conector - tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP (PICCOLO)


Program (Single)
IC program micro : IXC245WJN5Q (fisik tipis)

Memori (Eeprom)
IC memori micro : 24C08 (fisik tipis)

Vertikal
IC power vertikal : LA 78040

Sound
IC power sound : LA 42031

Horizontal
Flyback (FBT) : JF 0501 - 32601
Tr. Hor : TT 2140 (fisik kecil)

Regulator
STR W 5453
