Data Pin Soket CDI Motor Lengkap



Sebenarnya CDI prinsip kerjanya semua sama yang membedakan adalah sistem pengapiannya AC atau DC, untuk pengadopsian CDI yang berbeda kadang kita masih enggan karena kita ragu apakah bisa atau tidak. Kalo kita paham / mengetahui urutan kabel kabelnya ndak jadi masalah mau pake CDI apa saja.. yang penting dasar pengapiannya sama, AC dan DC.

Berikut di bawah ini keterangan pin CDI lengkap segala jenis motor

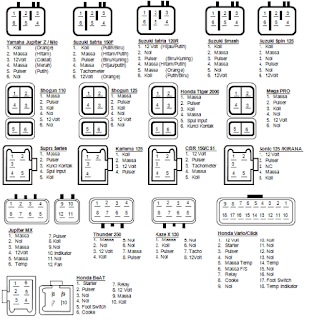

soket cdi lengkap

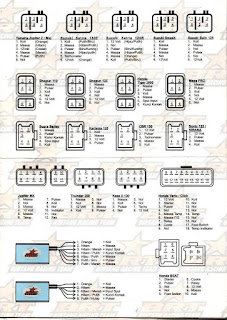

BRT CDI Motor Lengkap

cdi 6 pin

Yamaha Jupiter Z / Mio
1. Koil (Orange)
2. Massa (Hitam)
3. 12Volt (Coklat)
4. Massa (Merah)
5. Pulser (Putih)
6. Nol

Suzuki Satria 150F
1. Koil (Putih/Biru)
2. Massa (Hitam/Putih)
3. Pulser (Biru/Kuning)
4. 12Volt (Hijau/putih)
5. Tachometer
6. Massa (Orange)

Suzuki Satria 120R
1. 12 Volt (Hijau/Putih)
2. Nol
3. Pulser (Biru/Kuning)
4. Massa (Hitam/Putih)
5. Massa (Orange)
6. Koil (Putih/Biru)

Suzuki Smash
1. Koil
2. Massa
3. Pulser
4. 12 Volt
5. Nol
6. Massa

cdi mega pro

Honda Mega PRO
1. Massa
2. Pulser
3. Koil
4. Nol
5. 12 Volt
6. Nol

Honda Tiger 2000
1. Massa
2. Pulser
3. Koil
4. Massa
5. Spul Input
6. Kunci Kontak

Shogun 110 / Shogun 125
1. Massa
2. Pulser
3. Koil
4. Nol
5. 12 Volt
6. Nol

cdi CBR 150

CBR 150
1. 12 Volt
2. Pulser
3. Tachometer
4. Massa
5. Koil

cdi honda grand

SUPRA SERIES, C800, STAR, PRIMA, GRAND, LEGENDA, SUPRA 100, SUPRA FIT, GL 100, GL MAX, GL PRO BLACK ENGINE
1. Massa
2. Pulser
3. Kunci Kontak
4. Spul Input
5. Koil

cdi kharisma 125

Kharisma 125
1. Koil
2. Massa
3. 12 Volt
4. Pulser

Sonic / Kirana
1. 12 Volt
2. Pulser
3. Massa
4. Koil

cdi honda beat

Honda Beat Matic
1. Starter
2. Pulser
3. Nol
4. Nol
5. Foot Switch
6. Coole
7. Relay
8. 12 Volt
9. Massa
10. Koil

cdi honda vario

Honda Vario Matic

1. Merah Hitam (12 Volt)
2. Kuning Hijau (Starter)
3. Biru Kuning (Pulser)
4, 9, 11, 12, 13, 15, 16 (Kosong)
5. Biru Hijau (Massa Temp)
6. Hijau (Massa)
7. Kuning Merah (Relay)
8. Hijau Orange (Coole)
10. Hitam Kuning (Coil)
14. Pink Putih (Temp ECT Sensor)
17. Hijau Putih (Foot Switch / Stand Side)
18. Hijau Muda Merah (Indicator Temp)

cdi honda revo 110

Honda Revo 110
G : Green / Hijau (Massa)
Bl/Y : Black-Yellow / Hitam-Kuning (Koil)
R-Bl : Red-Black / Merah-Hitam (Pengapian)
Bu-Y : Blue-Yellow / Biru-Kuning (Pulser)

cdi suzuki rc

Suzuki 2T RC, Tornado, Crystal, Satria 2T, RGR
- Hitam : Masa / Body
- Merah Hitam : Spuul CDI
- Biru Putih : Koil

Skema CDI Shogun lama
skema cdi shogun lama

Skema CDI AC dan DC
skema cdi dc dan ac
