Data Pin Out Flyback L40B09000 TV SANYO Dynamic CG20SP1S
TV SANYO Dynamic CG20SP1S

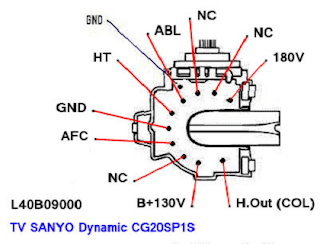

Berikut di bawah ini data pin out Flyback (FBT) L40B09000
pin out : COL _ B+130V _ NC _ AFC _ GND _ HT _ ABL _ NC _ NC _ 180V
Susunan dan keterangan data Pin :
1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. NC
(Non Connector - Tidak terhubung)
4. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
5. GND
(Ground)
6. HT
(Heater)
7. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
8. NC
(Non Connector - Tidak terhubung)
9. NC
(Non Connector - Tidak terhubung)
10. 180V
(Video +180V / +200V)
Sebagian componen utama pada TV SANYO Dynamic CG20SP1S
IC Program :
M27221M8-133SP
IC Chroma :
QXXAVB488---M
IC Memori :
24C08
IC Vertikal :
LA7841
IC Power Sound :
LA4287
Horizontal :
Flyback : L40B09000
Tr. Final hor : D1651
Tr. Driv hor : C3332
Regulator :
Final Tr : C4429
Adjust : SE 130
Coupler 817
RGB :
Tr. Final RGB x3 : C2229
