Data Pin Out Flyback BSC 25-0223N TV Polytron U-Slim (XBR) PS 52UV60BM

TV Polytron U-Slim (XBR) PS 52UV60BM

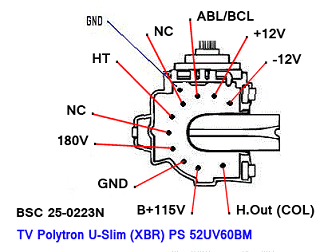

Berikut di bawah ini data pin out Flyback (FBT) BSC 25-0223N
pin out : COL _ B+115V _ GND _ 180V _ NC _ HT _ NC _ ABL _ +12 _ -12V

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 180V
(Video +180V > +200V)
5. NC
(Non Connector - Tidak terhubung)
6. HT
(Heater)
7. NC
(Non Connector - Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. +12V
(Tegangan out +12V untuk power Vertikal simetris)
10. -12V
(Tegangan out -12V untuk power Vertikal simetris)

Sebagian componen utama pada TV Polytron U-Slim (XBR) PS 52UV60BM


Program
IC program : micro

Memori
IC memori : 24C16

Vertikal
IC power vertikal : LA78141

Sound
IC power sound control & Subwoofer :
STA540
CZOH2348

Horizontal
Flyback : BSC 25-0223N
Tr. Final Hor : D5024 (fisik kecil)
Tr. Driv. Hor : C2235

Regulator
Fet : FQPF 7N65C

RGB
Tr. final RGB X3 : C2482
Tr. MT : C2482
Tr. bs : C945
