TV SHARP ALEXANDER SLIM II (21DXS288MB2)

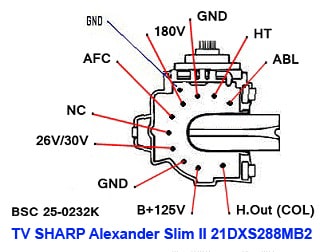

Berikut di bawah ini data pin out Flyback (FBT) BSC 25-0232K
pin out : COL _ B+125V _ GND _ 26V/30V _ NC _ AFC _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+125V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 26V/30V
(Tegangan out 26V/30V untuk power vertikal)
5. NC
(Non Conector / Tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP Alexander Slim II 21DXS288MB2


Program
IC program : IXD067WJZZQ (Micro fisik tipis)

Memori (Eeprom)
IC memori micro : 24C08 (fifik tipis)

Sound
IC power sound : LA42102

Vertikal
IC vertikal : LA78040B

Horizontal
Flyback (FBT) : BSC 25-0232K
Tr. Final Hor : C6090 (Fisik kecil)
Tr. Driv. Hor : C2235

Regulator
STR : W6553A

RGB
Tr. Final RGB X3 : BF420
