Data Pin Out 6174V-6002U BSC26-N2121 TV LG RD-21CC21V

TV LG RD-21CC21V

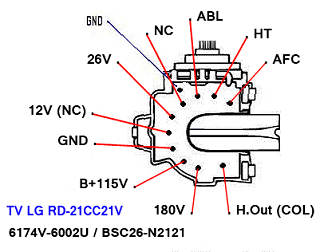

Berikut di bawah ini data pin out Flyback (FBT) 6174V-6002U / BSC26-N2121
pin out : COL _ 180V _ B+115V _ GND _ 12V _ 26V _ NC _ ABL _ HT _ AFC


Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. 180V
(Video +180V/+200V)
3. B+115V
(Tegangan dari Regulator)
4. GND
(Ground)
5. 12V (NC)
(Tegangan out 12V / Tapi tidak di pakai)
6. 26V
(Tegangan out 26V untuk power vertikal)
7. NC
(Non conector / Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. HT
(Heater)
10. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)

Berikut sebagian component utama pada TV LG RD-21CC21V


Program Chroma
IC program chroma : 8823CPNG5JK3

Memori (Eeprom)
IC memori : 24C16

Vertikal
IC power vertikal : LA78040

Sound
IC power sound : TDA7297

Horizontal
Flyback : 6174V-6002U / BSC26-N2121
Tr. Hor : D2627 (Fisik kecil)

Regulator
STR : F6654
SE 115V

RGB Matrick
Tr X3 : C3229

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
