TV Polytron (MX Minimax)

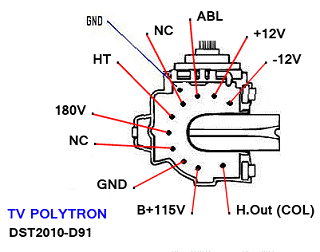

Berikut di bawah ini data pin out Flyback (FBT) DST2010-D91
pin out : COL _ B+115V _ GND _ NC _ 180V _ HT _ NC _ ABL _ +12V _ -12V
Susunan dan keterangan data Pin :
1. Col
(H.Out / Colector Transistor Horizontal)
2. B+115V
(Tegangan dari Regulator)
3. GND
(Ground)
4. NC
(Non Connector Tidak terhubung)
5. 180V
(Video +180V > +200V)
6. HT
(Heater)
7. NC
(Non Connector Tidak terhubung)
8. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)
9. +12V
(Tegangan out +12V untuk power Vertikal simetris)
10. -12V
(Tegangan out -12V untuk power Vertikal simetris)
Berikut sebagian component utama pada TV Polytron (MX Minimax)
Program
IC program : HBT-00-04G
Memori (Eeprom)
IC memori : 24C08
Vertikal
IC power vertikal : LA 78040
Sound
IC power sound : TDA7266SA
Horizontal
Flyback : DST2010-D91
Tr. Hor : C 6093
Regulator
Fet : PQNK65ZFP
