Berikut di bawah ini data pin out Flyback (FBT) BSC 26-2630S, BSC 26-2631S
pin out : COL _ B+125V _ GND _ 24V _ 12V(NC) _ AFC(-12V) _ 180V _ GND _ HT _ ABL

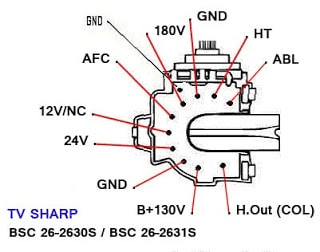

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. 12V(NC)
(Tegangan out +12V Vertikal/Non Connector Tidak terhubung)
6. AFC(-12V)
(Automatic Frecuency Control pengunci osilator frekwensi horizontal / Tegangan out -12V Vertikal)
7. 180V
(Video +180V > +200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Berikut untuk persamaan Flyback SHARP Picollo, Expression, Alexander, dll.
BSC 26-2630S
BSC 26-2631S
FA 060 WJ
BSC 21-2647S
F0229PE
FA 061WJ
BSC 21-2672S
FA 084WJ-B
JF 0501-32601
FA 071WJ - A
BSC 25-0232A
FA 104WJZZ
BSC 24-2688S
FA 113WJ-B
FA 099WJ
JF0501-32601
pin out :COL _ B+125V _ GND _ 24V _ 12V(NC) _ AFC(-12V) _ 180V _ GND _ HT _ ABL

29" FA100WJ / FA116WJ
pin out :COL _ B+125V _ GND _ 30V(NC) _ +14V _ AFC(-14V) _ 180V _ GND _ HT _ ABL
