TV SHARP (X-Pression)

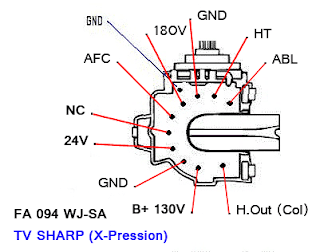

Berikut di bawah ini data pin out Flyback (FBT) FA 094 WJ-SA
pin out : COL _ B+130V _ GND _ 24V _ NC _ AFC _ 180V _ GND _ HT _ ABL

Susunan dan keterangan data Pin :

1. Col
(H.Out / Colector Transistor Horizontal)
2. B+130V
(Tegangan dari Regulator)
3. GND
(Ground)
4. 24V
(Tegangan out 24V untuk power vertikal)
5. NC
(Non conector - Tidak terhubung)
6. AFC
(Automatic Frecuency Control / pengunci osilator frekwensi horizontal)
7. 180V
(Video +180V/+200V)
8. GND
(Ground)
9. HT
(Heater)
10. ABL
(Automatic Bright Limiter / pengatur pembatas kecerahan secara otomatis)

Sebagian componen utama pada TV SHARP (X-Pression)


Program
IC program : Micro (tipis)

Memori (Eeprom)
IC memori : 24C08

Sound
IC power sound : AN 17823A

Vertikal
IC vertikal : AN 15524 (24V)

Horizontal
Flyback (FBT) : FA 094 WJ-SA
Tr. Hor : TT 2140 (fisik kecil)

Regulator
STR W6753
SE 130

Suply sw
090RDA1 (Out 9V)

Untuk data pin out dan persamaan flyback (FBT) TV lengkap berbagai merk dan type silahkan kunjungi berikut : Data pin out dan persamaan flyback (FBT) TV Lengkap
